راهکارهای جلوگیری از قالب بندی اشتباه سقف

پیمانکاران با تجربه به خوبی می دانند که اشتباه در قالب بندی سقف و اجرای آن، می تواند پیامدی به همراه داشته باشد که هزینه زیادی را به کل پروژه تحمیل کند. یک اشتباه در محاسبه و قرارگیری تیرهایی که به عنوان زیرسازی قالب سقف استفاده می شوند یا استفاده از تجهیزات بی کیفیت و نوع قالب نامناسب، منجر به فرو ریختن قالب و از بین رفتن کل هزینه صرف شده برای اجرای آن مرحله از پروژه خواهد شد. هرچند خطاها و نتایج آن ها به همین موارد مطرح شده ختم نمی شوند. آشنایی با انواع خطاهای رایج در قالب بندی سقف و جلوگیری از بروز این خطاها می تواند احتمال بروز مشکل در زمان قالب بندی و بتن ریزی سقف را به حداقل برساند. پس با ما همراه باشید تا با خطاهای رایج و روش های جلوگیری از آن ها آشنا شوید.

رایج ترین خطاهای قالب بندی سقف

جلوگیری از وقوع آسیب در زمان قالب بندی سقف فرمول پیچیده ای ندارد؛ تنها کافی است با خطاهایی که ممکن در زمان قالب بندی اتفاق بیفتد آشنا شوید و زودتر از آن که به کار شما آسیب بزند، جلوی آن ها را بگیرید. مواردی که به صورت مکرر در آسیب های ناشی از قالب بندی اشتباه سقف تاکنون مشاهده شده، شامل موارد زیر می باشد:

1- قالب نامناسب

پیش از ساخت قالب، باید محاسبات دقیقی بر اساس ابعاد سقف و حجم بتن ریزی انجام شود. قالبی که برای سقف در نظر گرفته اید، چه از نوع فلزی باشد و چه چوبی، باید متناسب با نوع سقف و باری که پس از بتن ریزی باید تحمل کند، با در نظر گرفتن وزن خود قابل، طراحی و ساخته شود. اشتباه در این مرحله می تواند در مرحله به بتن ریزی منجر به فرو ریختن سقف شود، یا نوع سقف مورد نظر سازه را نسبت به طرح در نظر گرفته شده متفاوت اجرا کند.

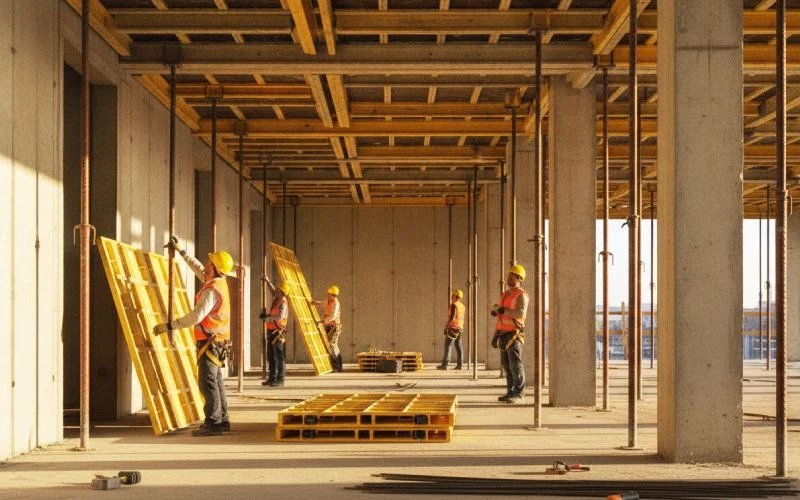

2- فاصله گذاری اشتباه چهارتراش

برای زیر سازی قالب های سقف، به خصوص در نوع قالب پلای وود، از چوب های چهارتراش یا تیر H20 استفاده می شود. اگر فاصله گذاری این تیرها، اشتباه انجام شود و یا از تعداد کمتری تیر استفاده شود، باز هم احتمال سقوط قالب پس از بتن ریزی و لغزش آن افزایش پیدا می کند. همچنین توجه به ابعاد چوب چهارتراش و تیر چوبی نیز اهمیت زیادی دارد تا متناسب با نوع قالب بندی باشد. برای اطلاعات دقیق تر درباره محاسبه ابعاد چوب چهارتراش مناسب قالب بندی سقف این مقاله را مطالعه کنید.

3- جک گذاری اشتباه زیر سقف

جک های سقفی یکی از تجهیزات تخصصی قالب بندی و اجرای بتن ریزی سقف هستند. این جک ها به عنوان نگهدارنده قالب زیر سقف نصب می شوند و بار ناشی از بتن ریخته شده در قالب سقف را به زمین منتقل می کنند. خیلی مهم است که نوع، ارتفاع و تعداد جک ها متناسب با وزن نهایی قالب و بتن و ابعاد سقف در نظر گرفته شود. برای تخمین دقیق تعداد جک، شما قطعا به یک مهندس طراح و مجری قالب بندی نیاز دارید.

4- عدم رعایت تراز

دقت در اجرای قالب بندی و اندازه گیری میزان تراز بودن یک قالب، پیش از شروع فرایند بتن ریزی یکی از مسائلی است که به عنوان یکی از آسان ترین و در عین حال پیش پا افتاده ترین روش های جلوگیری از قالب بندی اشتباه مطرح می شود. برای این کار استفاده از ابزارهای کنترل تراز و شاقول می تواند کمک قابل توجهی به شما باشد.

5- آب بندی نامناسب قالب

برای این که نشت بتن از قالب به حداقل برسد و کار بتن ریزی به شکل تمیز انجام شود، لازم است قبل از بتن ریزی کار آب بندی قالب را به کمک تجهیزات مناسب انجام دهید.

6- زمان بندی اشتباه در باز کردن قالب

اگر تمام مراحل قبلی را به درستی رعایت کنید و از اشتباهات قالب بندی سقف تا اینجا جلوگیری کرده باشید، هنوز هم کار شما تمام نشده است. اشتباه محاسباتی در زمان باز کردن قالب سقف نیز می تواند تمام زحمات شما در مراحل قبلی را از بین ببرد. خیلی مهم است که توجه داشته باشید که زمان گیرش بتن با توجه به نوع دوغاب آماده شده، شرایط آب و هوایی و تجهیزات کمک کننده به گیرش بتن، چقدر است و پس از آن که بتن کاملا سخت شد، اقدام به باز کردن قالب کنید.

محاسبه بار و فاصله بندی صحیح قالب سقف

قالب بندی سقف یک زنجیره کامل از انتقال بار از خود قالب که تماس مستقیم با بتن دارد تا قسمت کف است. این زنجیره شامل سطح قالب، تیر های اصلی، چهارتراش های زیر ساز، جک سقفی و در نهایت کف زمین است. همانطور که در قسمت قبل اشاره شد یکی از خطاهای رایج در زمان قالب بندی عدم توجه به بار وارده بر قالب سقف و این تجهیزات نگهدارنده و اشتباه در محاسبه تعداد تجهیزات مورد نیاز است. در جدول زیر می توانید یک راهنمای کلی و متعارف برای فاصله گذاری تجهیزات را مشاهده کنید که برای جلوگیری از قالب بندی اشتباه به شما کمک خواهد کرد.

ضخامت سقف	فاصله چهارتراش زیر سقف	فاصله تیرهای H20	فاصله جک های سقفی
15 سانتی متر	40 تا 50 سانتی متر	90 تا 100 سانتی متر	1.2 ×1.2 متر
15 تا 25 سانتی متر	30 تا 40 سانتی متر	80 تا 90 سانتی متر	1.0 ×1.0 متر
25 تا 35 سانتی متر	20 تا 25 سانتی متر	30 تا 40 سانتی متر	1.0 ×1.0 متر

توجه: دقت داشته باشید برای این که اعداد جدول بالا به عنوان یک راهنمای کلی ارائه شده است. برای این که فواصل متناسب با نوع قالب و ابعاد پروژه شما هماهنگ باشد و احتمال بروز هرگونه خطای قالب بندی کاهش پیدا کند، لازم است با یک متخصص در امر قالب بندی و شرکت سازنده قالب سقف، مشورت کنید.

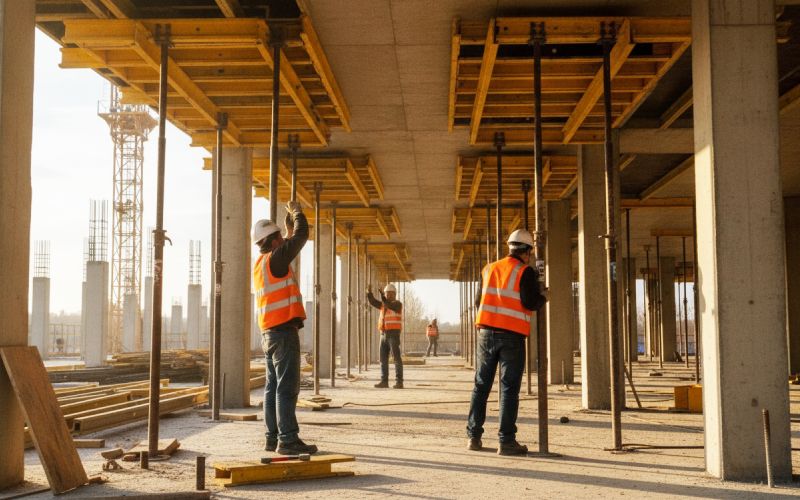

چک لیست کنترل قالب بندی سقف قبل، هنگام و بعد از بتن ریزی

استفاده از لیست اقدامات زیر می تواند در مراحل پیش، هنگام و پس از بتن ریزی به شما کمک کند تا از اشتباهات رایج زمان قالب بندی سقف تا حد زیادی جلوگیری کنید.

چک لیست کنترل قبل از بتن ریزی

• کنترل تراز کل سطح قالب با تراز لیزری یا دوربین، نه چشمی
• کنترل فاصله واقعی چهارتراش ها با متر (نه تخمینی)
• کنترل قفل بودن پیچ همه جک ها و مهاربندی جک های بلند
• کنترل درزها و نصب نوار درزگیر یا اسفنج در محل اتصال ورق ها
• روغن کاری یکنواخت سطح قالب با روغن قالب مناسب، نه گازوئیل
• کنترل بازشوها، اسلیوها و کاور آرماتور

چک لیست کنترل هنگام بتن ریزی

• بتن ریزی تدریجی و توزیع شده؛ تخلیه یک جای بتن در یک نقطه، بار متمرکز و خطرناک ایجاد می کند
• استقرار یک نفر ناظر زیر سقف برای پایش نشست، صدای غیرعادی و نشت شیره بتن
• ویبره کنترل شده؛ ویبره بیش از حد به قالب فشار جانبی اضافه وارد می کند

چک لیست کنترل بعد از بتن ریزی

• عمل آوری و مرطوب نگه داشتن سطح
• بازکردن قالب پس از رسیدن بتن به مقاومت لازم و با تأیید ناظر
• حفظ شمع های نگهدارنده (Back-prop) در دهانه ای بزرگ حتی پس از برداشتن قالب
• تمیزکاری و انبار کردن صحیح ورق ها به صورت خوابیده روی سطح تخت برای افزایش عمر مصرف

جلوگیری از قالب بندی اشتباه سقف حاصل سه اقدام مشخص محاسبه درست بار و فاصله گذاری اجزا، انتخاب مصالح استاندارد و کنترل اجرا با چک لیست در سه مرحله قبل، هنگام و بعد از بتن ریزی است. کاهش فاصله چهارتراش در نقاط مشکوک، درزگیری کامل و باز نکردن زودهنگام قالب، سه اقدامی هستند که بیشترین اثر را با کمترین هزینه دارند. کیفیت سقف اجراشده، بازتاب مستقیم کیفیت قالبی است که زیر آن بسته شده است.
